ECONAS series
エコナスシリーズ
最新標準モデル
新世代汎用型高性能チャンバー「エコナスシリーズ」。
ナガノサイエンスがお届けする最新標準モデルです。
このモデルをカスタマイズのベースモデルとします。
主な特徴
両サイドアクセス設置例
用途： ・二次電池評価向け ・電子部品評価向け
- 両サイドアクセス可能（標準装備）両サイド扉の操作部で試験空間へアクセスできます。
- 配線の利便性向上試験システム構成が容易になり、電力線と信号線を分けて入線する際に便利です。
- 設置スペースの最適化設置場所の制約がなくなり、効率的なレイアウトが可能です。
- スピードアップ槽内温度の降下速度が速くなり、試験時間の短縮を実現しました。
- 省エネ化圧縮機にインバータ制御を導入。当社比最大70%以上の省エネ化を達成しました。
- 運転可能外囲条件上限40℃チャンバー使用時における運転可能外囲条件の上限が40℃まで運転可能です。（+5℃～+40℃）
※但し、性能保証外囲条件は18～28℃でご使用いただくことを推奨いたします。 - 優れた使い勝手ディスプレイ部に新たにSTNカラーLCDを採用（P計装の場合）。
親しみやすいインターフェイスを追求しました。 - 省スペース化「スリムボディ」＋「天井排熱構造」により、当社比最大24%の省スペース化を達成。
業界最高水準の省スペース性です。 - HFC冷媒採用環境にやさしいオゾン破壊係数=0のHFC冷媒（R134a、R404A）を採用しました。
- 棚板耐荷重30kg仕様。標準2枚装備。
※追加棚板は別途ご注文を承ります。
詳細画像
層内

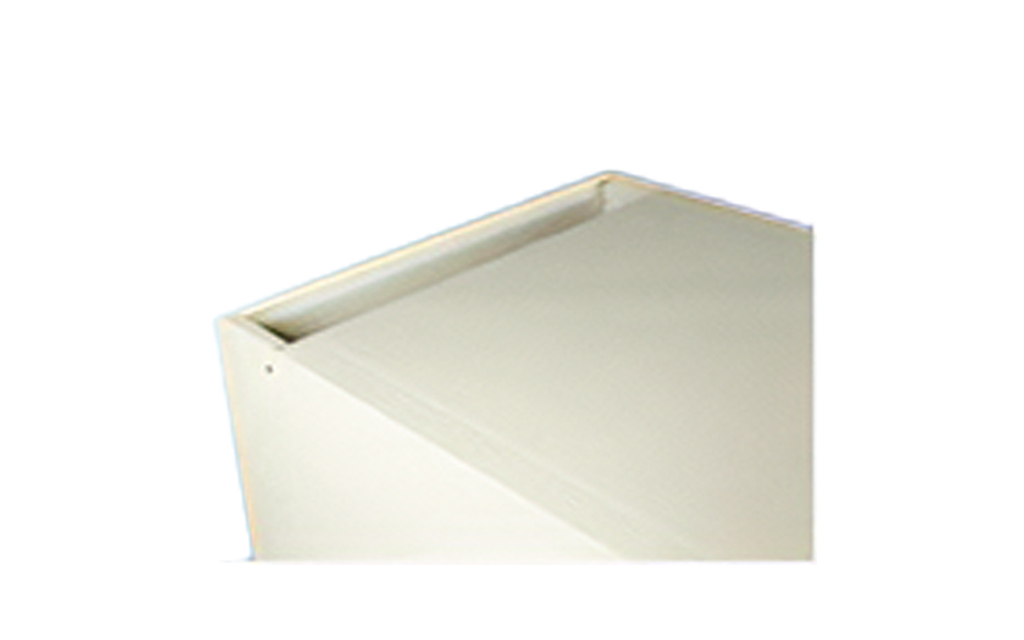

天井排熱 天井面排熱構造により、背面設置スペースが不要です。
（LH24・CH24シリーズ除く）
本体下部給水タンク:
15タイプは20ℓ標準装備
フィルター:
前面配置でメンテナンス良好
記録計 ※オプション

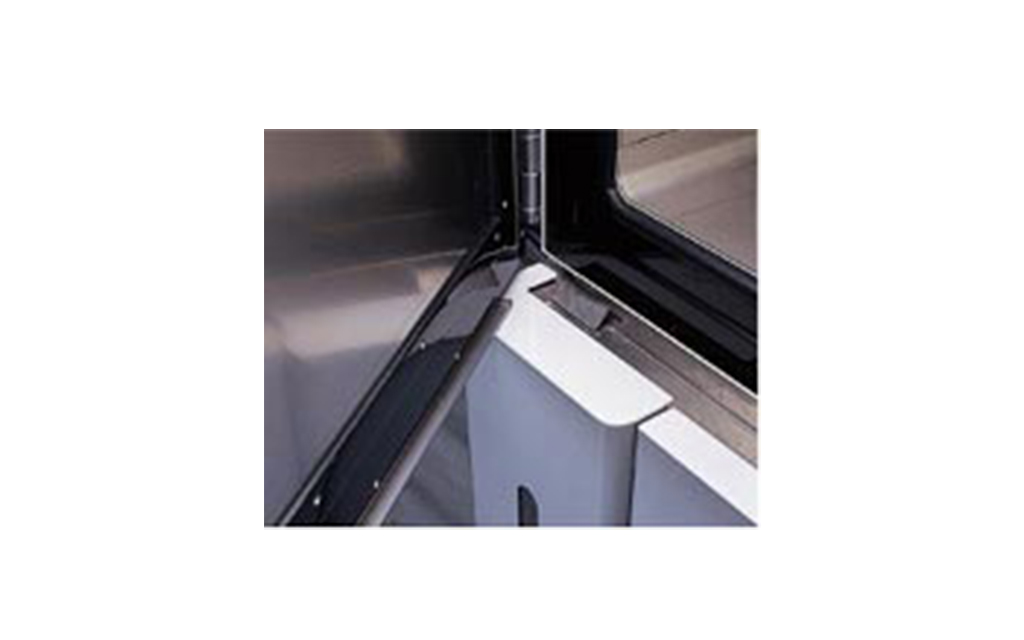

飛散防止ドレン 扉開閉時の結露水の床落下を防ぎます。
観測窓視野角拡大（従来比）
（LH24・CH24シリーズ除く）

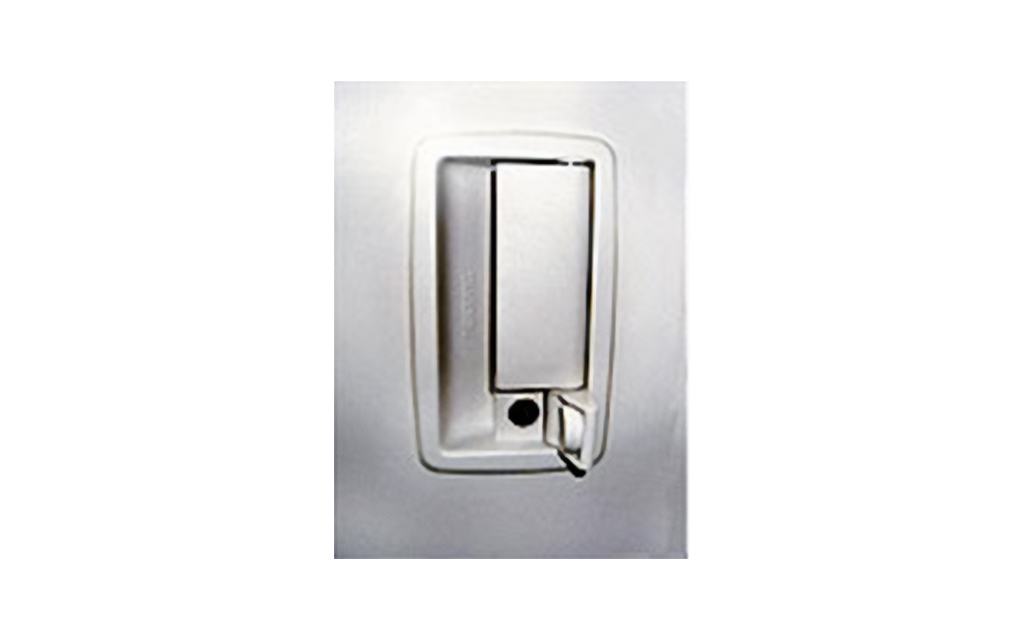

天井排熱 扉に鍵が付き、セキュリティ面に配慮しています。
P計装（プログラム制御型）特徴
- インデックス機能操作、モニタ、設定、警報、メンテナンスのインデックスがあり、目的項目へ簡単移行
- トレンドグラフ表示測定値の推移をグラフ表示します。
- プログラム設定20チャンネルまでプログラム設定可能
- その他保安機能、タイマー機能等標準装備
- トラブル表示トラブル発生時、警報画面にて内容確認。その後詳細画面で原因、処理・対処方法を表示。
トラブル発生日時等は履歴に保存。
詳細画像

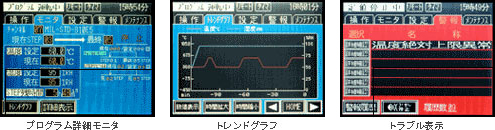

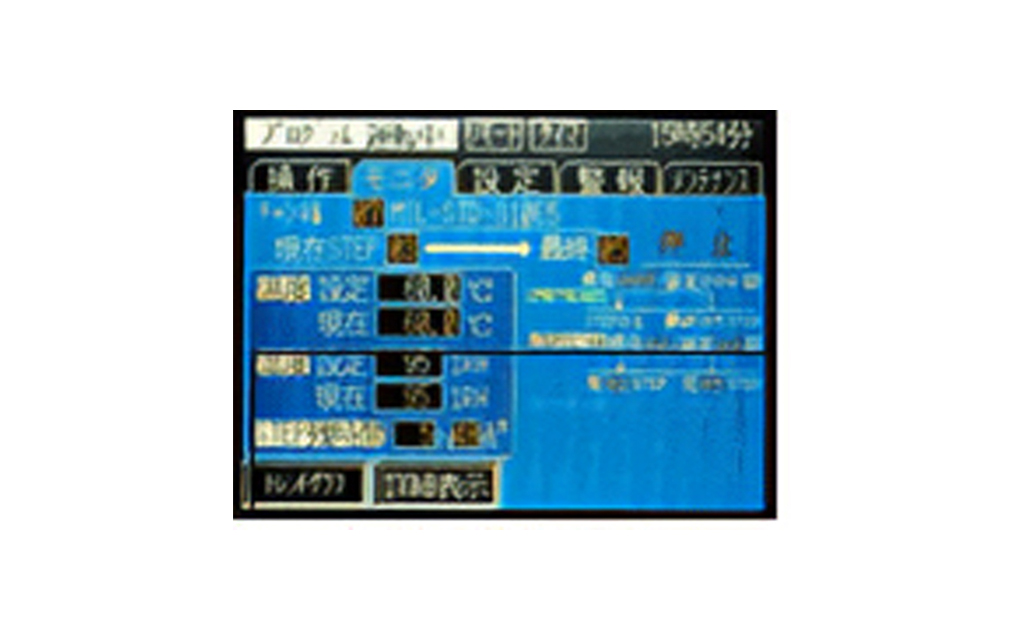

プログラム詳細モニタ

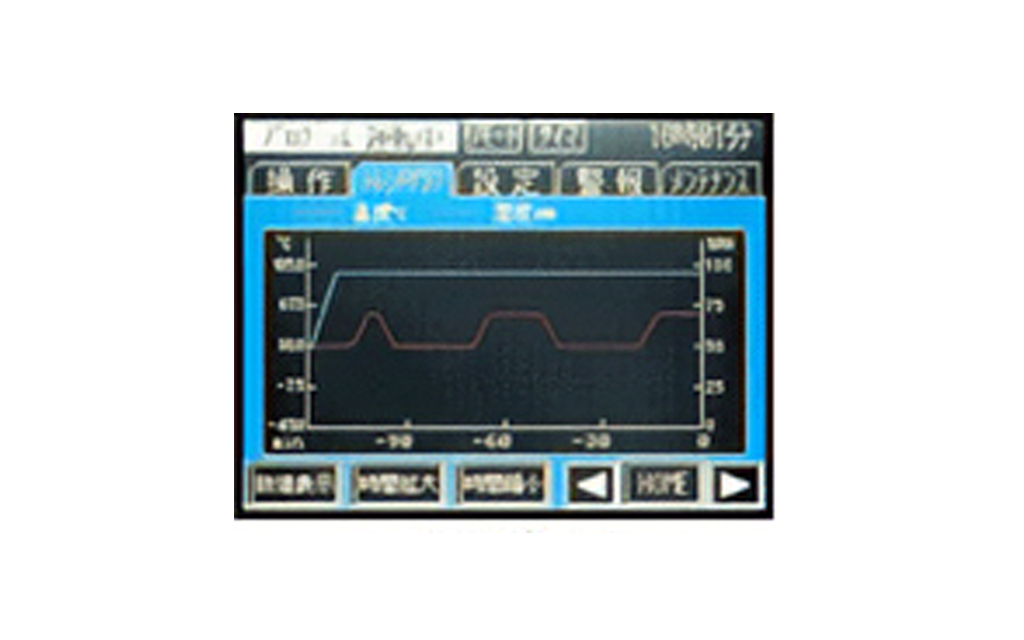

トレンドグラフ

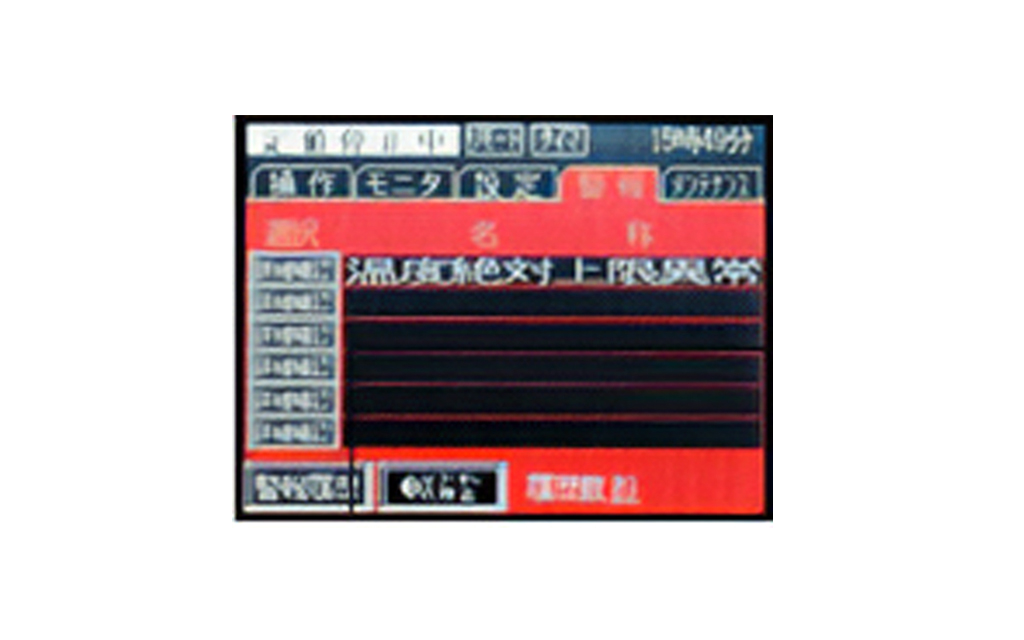

トラブル表示

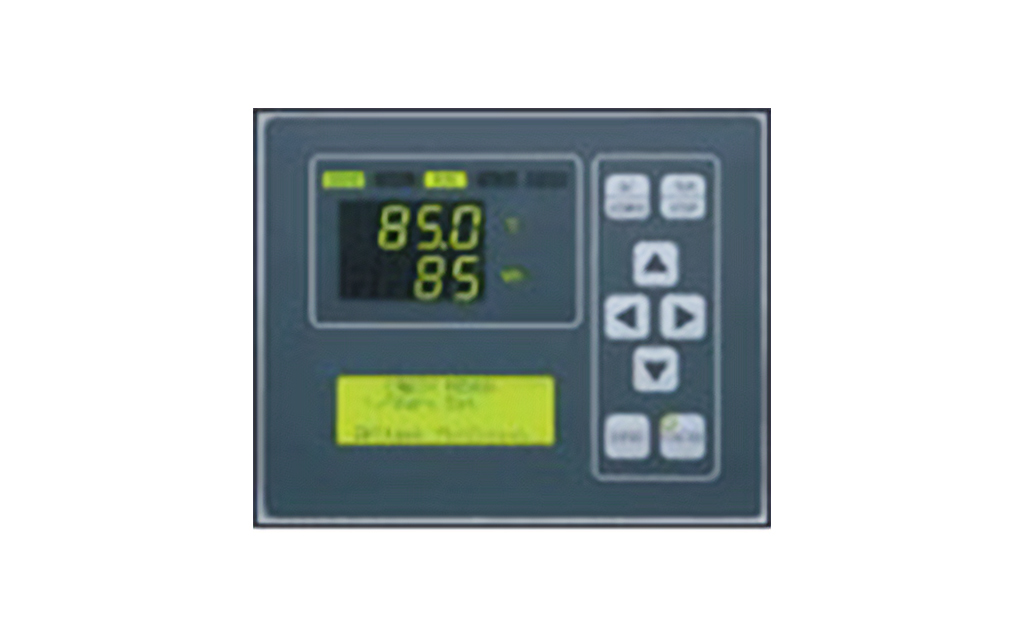

M計装（定値制御型）特徴
- オペレーション8つのキー操作で簡単設定。警報等、各パラメータの設定は液晶表示による対話方式。
- トラブル表示トラブル発生時、警報画面にて内容確認。
トラブル番号、発生日時は履歴に保存。
M計装
- ディスプレイ設定値・現在値は見やすい大型LEDを採用。
- タイマー機能オートスタート・オートストップ機能を標準装備。
標準オプション
- 高温仕様150℃まで制御可能。
- 導通孔（ケーブル孔）チャンバーの両サイド、天井部にφ25・φ50・φ100mm取付け可能。
- 安全増仕様安全ベントおよび扉ロック機構、他。（本仕様は防爆構造ではありません。）
- 設定温湿度到達出力槽内の温湿度が設定温湿度に到達したときに、接点信号を出力します。
- 過冷保護装置試料保護のため、設定値より極端に槽内温度が下がった場合、装置を停止させます。
- 回転灯（異常表示）/シグナルタワー機器に異常が発生した場合、回転灯が点灯します。
- 槽内耐荷重仕様（各種）槽内に重量物等を置く場合、床面を補強対策します。

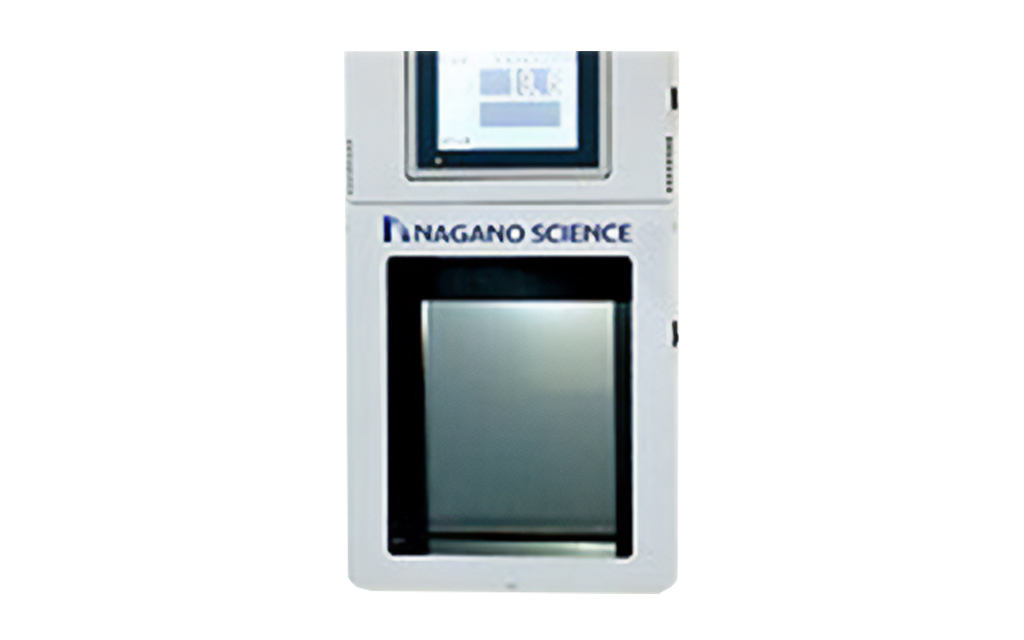

- 内扉（操作孔付）試験状態を観察するために扉の内側にガラス扉を設置します。
さらに操作孔を取付けることにより、試料の操作が可能です。※但し温湿度条件が変化します。
内扉
- 温度記録計/温湿度記録計（本体内蔵）チャート紙幅100mm、6打点モデル
もしくは電子記録計も対応可能です。 - インターフェイスRS232C、RS422A、RS485より選択可能です。
- 静電容量式湿度センサガーゼ交換不要（メンテナンスフリー）。長期連続運転に最適です。（温湿度制御範囲に制限があります。）※その他の仕様に関しましては、別途ご相談させていただきます。
